Изделия из огнеупорного бетона: виды, характеристики и применение в промышленности

Что такое огнеупорный бетон и чем он отличается от обычного

Огнеупорный бетон — это особый класс строительного материала, разработанный не для возведения стен или заливки фундаментов, а для работы в условиях экстремального жара. Если обычный портландцементный бетон начинает разрушаться уже при 300–400 °C, теряя прочность из-за дегидратации цементного камня и термического расширения заполнителей, то огнеупорный бетон создан с принципиально иной логикой: он должен не просто выдерживать высокие температуры, но и сохранять механическую прочность, геометрическую стабильность и химическую инертность в этих условиях на протяжении многих рабочих циклов.

Принципиальное отличие кроется в составе. Вместо традиционного портландцемента в качестве вяжущего здесь используются:

• глиноземистый или высокоглиноземистый цемент — обеспечивает стойкость к температурам до 1300–1400 °C;
• жидкое стекло (силикат натрия) — применяется в кислотостойких и среднетемпературных составах;
• фосфатные связующие — дают высокую прочность при температурах свыше 1400 °C;
• коллоидный диоксид кремния (микрокремнезём) — используется в безцементных и низкоцементных системах премиального класса.

Заполнители также кардинально отличаются от щебня или гравия. В состав огнеупорного бетона вводят шамот, корунд, муллит, карбид кремния, хромит и другие тугоплавкие материалы, каждый из которых подбирается под конкретную рабочую среду: кислую, основную или нейтральную.

Именно из такого бетона изготавливают штучные изделия — блоки, плиты, горелочные камни, элементы футеровки, — которые монтируются в тепловые агрегаты и несут на себе всю тяжесть промышленного нагрева. Чтобы понять, какое изделие подойдёт для конкретной задачи, важно разобраться в классификации огнеупорных бетонов по составу и температурному диапазону применения.

Состав и классификация огнеупорных бетонов по температуре применения

Огнеупорные бетоны классифицируют по нескольким признакам, однако для практического выбора изделия наиболее важны два параметра: тип вяжущего и максимальная рабочая температура. Именно эта связка определяет, в каком агрегате и при каких нагрузках изделие прослужит расчётный срок, а не выйдет из строя досрочно.

По содержанию цемента современные огнеупорные бетоны делятся на четыре группы:

• RC (обычноцементные) — содержание Al?O? в цементе от 35%, рабочая температура до 1300 °C, наиболее доступны по стоимости;
• MCC (среднецементные) — пониженное содержание цемента, улучшенная термостойкость, до 1450 °C;
• LCC (низкоцементные) — высокая плотность и прочность, минимальная пористость, до 1600 °C;
• ULCC (ультранизкоцементные) — прецизионные составы для наиболее критичных зон тепловых агрегатов, свыше 1600–1800 °C.

По типу огнеупорного заполнителя и основному оксиду выделяют следующие классы:

Важно понимать, что температура — лишь один из критериев. Не менее значимы химическая агрессивность среды (контакт со шлаком, металлическим расплавом, газами), режим нагрева и охлаждения, а также механические нагрузки. Корундовый бетон в ковше для стали работает совершенно иначе, чем тот же состав в обжиговой печи керамики, — и изделие из него будет сконструировано по-разному.

Понимание этой классификации — отправная точка для правильного выбора. Следующий шаг — разобраться, какие конкретно изделия производятся из этих бетонов и чем они отличаются друг от друга по форме и функции.

Основные виды изделий из огнеупорного бетона

Огнеупорный бетон ценен не только как монолитный материал для заливки футеровок на месте, но и как основа для производства штучных изделий — готовых элементов, которые монтируются в тепловые агрегаты подобно конструктору. Такой подход сокращает время ремонта, упрощает замену изношенных зон и обеспечивает стабильное качество каждого элемента, изготовленного в заводских условиях.

Горелочные камни

Один из наиболее востребованных типов изделий. Горелочный камень — это фигурный блок с профилированным каналом, через который подаётся топливно-воздушная смесь в зону горения. Он испытывает одновременно термический удар, химическое воздействие продуктов сгорания и механическую нагрузку от давления газового потока. Для их изготовления применяют высокоглинозёмистые и корундовые бетоны. Геометрия канала рассчитывается под конкретный тип горелки.

Изделия для металлургических производств

Это наиболее технически сложная и широкая группа. Включает:

• разливочные стаканы и стопоры — контролируют поток жидкого металла при разливке;
• блоки и плиты для футеровки ковшей — выдерживают контакт с металлическим расплавом и агрессивным шлаком;
• вставки и гнёзда шиберных затворов — работают в условиях абразивного износа и резких перепадов температур;
• элементы каналов и желобов — обеспечивают транспортировку расплава между агрегатами.

Все эти изделия изготавливаются из корундовых, муллито-корундовых и корундо-шпинельных бетонов класса LCC и ULCC.

Футеровка обжиговых вагонеток

Обжиговые вагонетки используются в туннельных и камерных печах керамической, кирпичной и огнеупорной промышленности. Их рабочие платформы и боковые стенки выкладываются плитами и блоками из огнеупорного бетона, которые должны выдерживать многотысячный цикл нагрева и охлаждения без коробления и растрескивания. Здесь особенно важна термоциклическая стабильность — способность материала не накапливать усталостные трещины при повторяющихся термоударах.

Изделия по чертежу заказчика

Отдельная и всё более востребованная категория. Производитель изготавливает изделие любой геометрии — криволинейные блоки, фасонные вставки, составные элементы с закладными деталями — строго по конструкторской документации заказчика. Это актуально при:

• модернизации нестандартного оборудования;
• замене импортных огнеупорных компонентов на отечественные аналоги;
• проектировании новых тепловых агрегатов с нуля.

Такой подход позволяет оптимизировать геометрию изделия под реальные условия эксплуатации, а не подгонять оборудование под стандартный типоразмер.

Где применяются изделия из огнеупорного бетона: отрасли и оборудование

Область применения изделий из огнеупорного бетона значительно шире, чем принято думать. Большинство людей ассоциирует этот материал исключительно с металлургией — и это справедливо, поскольку именно там предъявляются наиболее жёсткие требования к огнеупорам. Однако реальная география использования охватывает десятки отраслей промышленности, где присутствует высокотемпературный технологический процесс.

Чёрная и цветная металлургия

Это исторически главная и наиболее требовательная отрасль. Изделия из огнеупорного бетона применяются здесь повсеместно:

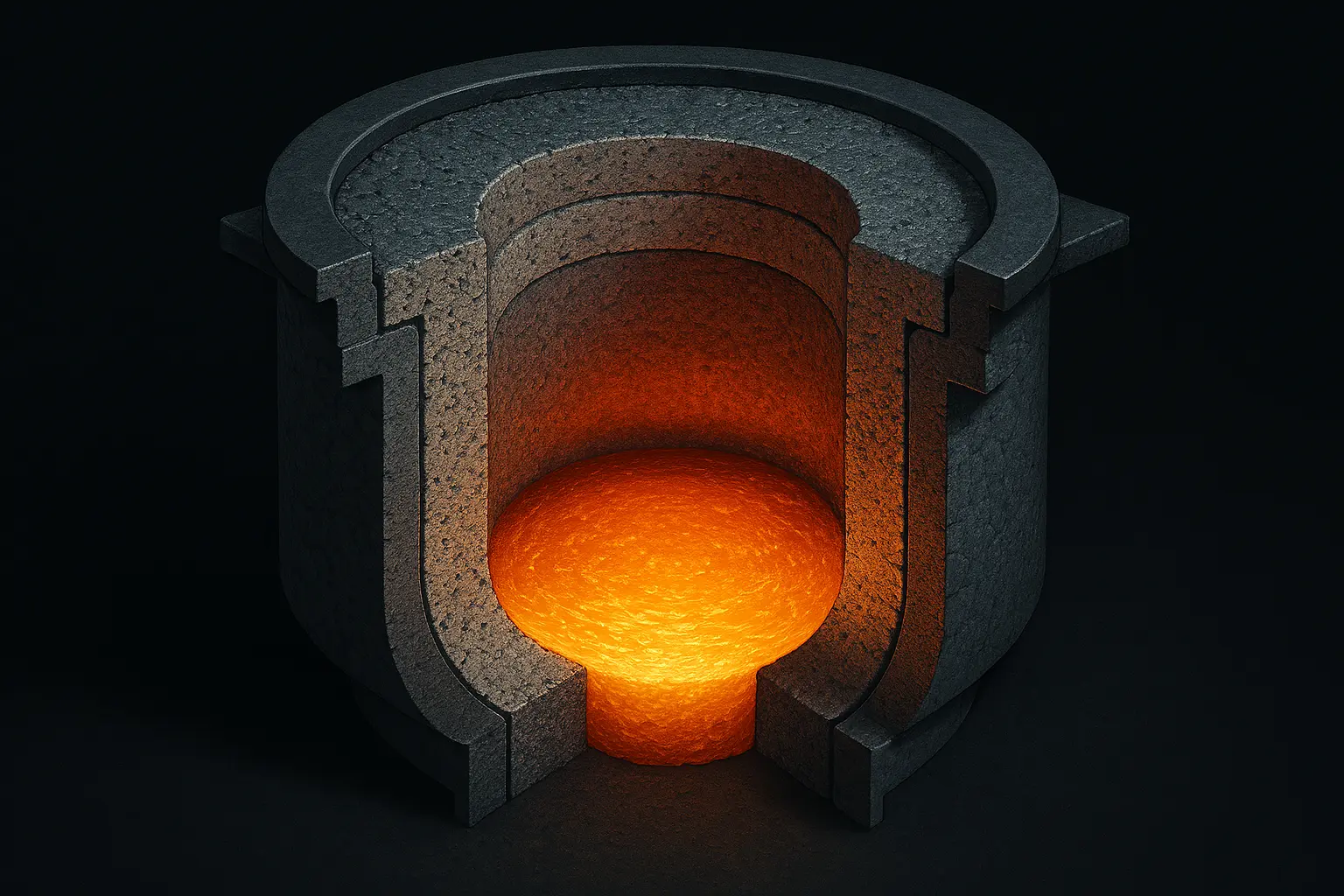

• индукционные и дуговые электропечи — футеровка тигля, крышки, сливного носка;
• сталеразливочные и промежуточные ковши — рабочий слой футеровки, шиберные затворы, стаканы;
• доменное производство — лётки, жёлоба для чугуна и шлака, фурменные зоны;
• установки внепечной обработки стали — камеры вакууматоров, патрубки RH-дегазаторов.

Промышленность строительных материалов

Производство кирпича, керамической плитки, огнеупорных изделий и стекла невозможно без туннельных и камерных обжиговых печей. Вагонеточные платформы, своды, горелочные блоки и перегородки зон обжига — всё это выполняется из жаростойкого бетона, способного выдерживать десятки тысяч термоциклов.

Нефтехимия и химическая промышленность

В этой отрасли огнеупорный бетон работает в принципиально иных условиях: температуры здесь нередко ниже металлургических, зато химическая агрессивность среды крайне высока. Изделия применяются в:

• реакторах каталитического крекинга;
• трубчатых печах риформинга;
• регенераторах тепла;
• дымовых трубах и газоходах химических производств.

Энергетика и котельное оборудование

Котлы-утилизаторы, топки мусоросжигательных установок, камеры сгорания газовых турбин — все эти объекты используют горелочные камни, защитные экраны и футеровочные блоки из огнеупорного бетона. Особое место занимают установки по сжиганию твёрдых бытовых отходов, где материал подвергается воздействию агрессивных хлорсодержащих газов при температурах 900–1100 °C.

Машиностроение и термообработка

Камерные, шахтные и конвейерные печи для термообработки металлических деталей — закалки, отжига, цементации — также требуют надёжной огнеупорной футеровки. Здесь изделия из бетона конкурируют с штучным шамотным кирпичом, нередко выигрывая за счёт возможности изготовления сложных фасонных элементов и более высокой термостойкости при многократных циклах нагрева и охлаждения.

Такое широкое распространение изделий из огнеупорного бетона объясняется не только их жаростойкостью, но и практическими преимуществами перед традиционными штучными огнеупорами: меньшим количеством швов, возможностью изготовления сложной геометрии и предсказуемыми характеристиками заводского производства. Однако чтобы все эти преимущества реализовались на практике, изделие необходимо правильно выбрать — и именно об этом пойдёт речь в следующем разделе.

Как выбрать изделие: ключевые технические характеристики

Правильный выбор изделия из огнеупорного бетона — это не поиск «самого огнеупорного» варианта в каталоге. Это инженерная задача, в которой несколько параметров рассматриваются в совокупности применительно к конкретным условиям эксплуатации. Переплата за избыточные характеристики так же нецелесообразна, как и экономия на классе материала: в первом случае вы тратите лишние деньги, во втором — получаете досрочный выход изделия из строя и внеплановый ремонт агрегата.

На что обратить внимание в первую очередь

При выборе изделия необходимо последовательно ответить на следующие вопросы:

1. Какова максимальная рабочая температура в зоне установки изделия — с учётом пиковых значений, а не только номинального режима?
2. Какова химическая среда — контакт с металлическим расплавом, шлаком, кислыми или щелочными газами, продуктами сгорания?
3. Каков режим нагрева и охлаждения — непрерывный процесс или частые термоциклы с резкими перепадами?
4. Какова механическая нагрузка — статическая (собственный вес конструкции) или динамическая (удары, вибрация, абразивный износ)?
5. Каковы геометрические требования — типовой типоразмер или фасонное изделие по чертежу?

Ключевые технические характеристики и их значения

Практические рекомендации

Опыт эксплуатации огнеупорных изделий в промышленности позволяет сформулировать несколько прикладных правил:

• Не ориентируйтесь только на огнеупорность. Изделие с огнеупорностью 1700 °C может разрушиться в ковше при 1550 °C, если его пористость высока и шлак проникает в структуру материала.
• Учитывайте скорость нагрева. Плотные низкопористые бетоны требуют строгого соблюдения режима первого разогрева — форсированный нагрев вызывает термический шок и образование трещин.
• Запрашивайте паспорт на изделие. Добросовестный производитель предоставляет протоколы испытаний с фактическими значениями характеристик, а не только декларируемыми.
• Согласовывайте геометрию заранее. Если типовой типоразмер не подходит, изготовление по чертежу обычно не увеличивает срок поставки критически, но требует передачи технической документации на этапе заказа.
• Рассматривайте полную стоимость владения, а не только цену изделия: более дорогой корундовый блок, прослуживший три кампании, выгоднее дешёвого шамотного, который меняют каждую кампанию.

Грамотный выбор изделия — это всегда диалог между технологом предприятия и специалистом производителя. Именно поэтому при выборе поставщика огнеупорных изделий важно обращаться к производителям с собственной технической службой, способным не просто отгрузить позицию из каталога, но и предложить обоснованное решение под ваш агрегат.

Заключение

Изделия из огнеупорного бетона — это не расходный материал, который покупают «на глаз», ориентируясь на цену или внешнее сходство с тем, что стояло раньше. Это инженерные компоненты, от правильного выбора которых напрямую зависит ресурс теплового агрегата, стабильность технологического процесса и в конечном счёте себестоимость продукции предприятия.

Как мы разобрали в этой статье, огнеупорный бетон принципиально отличается от обычного по составу, механизму работы и области применения. Его классификация по температурным классам и типу заполнителя — от доступных шамотных составов до высококлассных корундо-шпинельных систем — позволяет подобрать оптимальное решение для каждой конкретной задачи. Штучные изделия из такого бетона охватывают широчайший спектр форм и функций:

• горелочные камни для управления процессом горения;
• футеровочные блоки и плиты для металлургических агрегатов;
• элементы обжиговых вагонеток для керамической и кирпичной промышленности;
• фасонные изделия по индивидуальным чертежам заказчика.

При этом область применения давно вышла за рамки чёрной металлургии и охватывает нефтехимию, энергетику, машиностроение и производство строительных материалов.

Ключевой вывод прост: чем точнее исходные данные об условиях эксплуатации, тем точнее выбор изделия — и тем дольше оно прослужит. Именно поэтому при выборе поставщика огнеупорных изделий важно обращаться к производителям с собственной технической службой, способным не просто отгрузить позицию из каталога, но и предложить обоснованное решение под ваш агрегат.
