Система есть, а воды нет

Система водяного пожаротушения смонтирована, акты подписаны, инспектор МЧС принял объект. Все довольны. Проходит год. В помещении начинается пожар. Спринклеры должны сработать… Но воды нет. Задвижка перекрыта. Или насос не включился. Или трубы забились песком. Или давление упало. Причина банальна: систему смонтировали, но ни разу не проверили, работает ли она на самом деле.

Эта история повторяется на тысячах объектов по всей стране. Владельцы экономят на испытаниях, считая их «лишней бюрократией». А когда случается пожар, выясняется, что система никогда не работала.

В этой статье разберём, какие испытания должна проходить система водяного пожаротушения, как часто их проводить и почему без этого ваша противопожарная защита – фикция.

При подготовке этой статьи мы использовали материалы, доступные на сайте “Огнебой”.

Зачем нужны испытания

Испытания системы водяного пожаротушения – это не формальность для инспектора. Это единственный способ убедиться, что при реальном пожаре вода действительно пойдёт.

Проверка работоспособности. Спринклеры не сломались, трубы не забились, задвижки открыты, насос включается. Казалось бы, очевидные вещи. Но на практике задвижки перекрывают «чтобы не текло», насосы ставят в режим «ручного пуска», а трубы забиваются песком после монтажа. Испытания выявляют все эти проблемы до пожара.

Подтверждение для страховой. При пожаре страховая компания запросит акты испытаний. Если их нет – отказ в выплате. Формулировка стандартная: «Страхователь не обеспечил работоспособность системы пожаротушения». Документы есть, а доказательств, что система работала, – нет.

Юридическое требование. Правила противопожарного режима обязывают проводить испытания. Их отсутствие – прямое нарушение. Штраф для юридических лиц – от 400 000 до 800 000 рублей плюс предписание устранить.

Выявление скрытых дефектов. Труба может быть повреждена при монтаже, но не течь при низком давлении. Насос может не развивать нужное давление, но крутиться. Испытания под нагрузкой выявляют эти скрытые дефекты.

Какие системы подлежат испытаниям

Испытывать нужно все элементы системы водяного пожаротушения. Нельзя проверить «только насос» или «только трубы» – система работает как единое целое.

Трубопроводы. Проверяются на прочность и герметичность. Выдерживают ли трубы рабочее давление? Нет ли течей на стыках, сварных швах, муфтовых соединениях?

Насосные станции. Проверяется автоматическое включение насоса при падении давления, производительность насоса (сколько литров в минуту подаёт), давление на выходе, переключение на резервный ввод питания.

Пожарные краны (ПК). Проверяется напор воды, длина компактной струи, работоспособность запорной арматуры, состояние рукавов и стволов.

Спринклерные оросители. Проверяется тепловой замок (не разрушился ли от коррозии), отсутствие засоров, свободный доступ воды.

Задвижки и клапаны. Проверяется, открыты ли они, не заклинили ли в одном положении, срабатывают ли по сигналу от автоматики.

Резервуары и гидропневматические баки. Проверяется уровень воды, давление воздуха, работоспособность датчиков уровня и автоматики пополнения.

Виды испытаний и их периодичность

Разные элементы системы испытывают с разной частотой. Некоторые проверки можно делать своими силами, другие требуют привлечения специалистов.

Ежемесячные проверки

Проводятся ответственными лицами на объекте. Это не требует специального оборудования, но требует внимательности.

Что проверяется:

• Внешний осмотр насосной станции – нет ли подтеканий, посторонних шумов, не отключен ли насос.
• Проверка давления по манометрам на вводе и на выходе.
• Визуальный контроль уровня воды в резервуарах (по водомерному стеклу или датчикам).
• Проверка положения задвижек – все должны быть открыты и опломбированы.

Задача ежемесячных проверок – выявить очевидные неисправности, которые видны невооружённым глазом. Результаты записываются в журнал эксплуатации систем.

Ежеквартальные испытания

Проводятся с привлечением специализированной организации или обученных сотрудников, имеющих доступ к оборудованию.

Что проверяется:

• Кратковременный пуск насосов (1–2 минуты) – включается ли насос автоматически при падении давления, нет ли вибрации, посторонних шумов.
• Тестирование пожарных кранов – пуск воды на 1–2 минуты из самого удалённого и самого неблагоприятного крана.
• Проверка срабатывания задвижек с электроприводом – открываются и закрываются ли по сигналу.

Ежегодные испытания

Полная проверка всей системы. Проводится только специализированными организациями с оформлением актов.

Что входит:

• Гидравлические испытания трубопроводов на прочность и герметичность.
• Полное испытание насосной станции с замером производительности и давления.
• Испытание всех пожарных кранов с замером расхода воды и длины струи.
• Проверка срабатывания спринклерных узлов.
• Испытание резервуаров и автоматики пополнения.

Капитальные испытания (раз в 3–5 лет)

Проводятся по регламенту производителя оборудования. Часто требуют частичной разборки, вскрытия узлов, замены износившихся деталей. Это уже ремонтные работы, совмещённые с испытаниями.

Гидравлические испытания: главная проверка

Гидравлические испытания – самый важный этап ежегодной проверки. Именно они показывают, выдержит ли система давление при пожаре и не потечёт ли в самый ответственный момент.

Как проводятся гидравлические испытания

Систему полностью заполняют водой, удаляя воздух через специальные спускные краны (воздушники). Давление медленно поднимают до испытательного значения. Для спринклерных систем рабочее давление обычно составляет 4–10 атмосфер, а испытательное – 1,25 от рабочего, то есть 5–12,5 атмосфер.

Давление выдерживают в течение 10–15 минут. За это время оно не должно упасть. Проверяют все соединения – сварные швы, муфты, фланцы, резьбовые соединения. Не должно быть ни капельниц, ни отпотеваний, ни свищей.

Что проверяется

Прочность труб. Трубы не должны лопнуть, дать трещину или деформироваться. Особенно важно для старых систем, где трубы могли проржаветь изнутри.

Герметичность соединений. Сварные швы не должны пропускать воду. Муфты и фланцы – тоже. Даже маленькая капельница при испытательном давлении при рабочем может превратиться в струю.

Работоспособность запорной арматуры. Задвижки и клапаны не должны пропускать воду в закрытом положении. Проверяется по манометрам: закрыли задвижку – давление за ней должно упасть до нуля и не расти.

Что делать, если испытания не пройдены

Обнаружена течь – нужно ремонтировать соединение. Падение давления – искать утечку (помогает мыльная эмульсия или тепловизор). Не открывается задвижка – ремонтировать или менять. Не включается насос – проверять автоматику, питание, обмотки.

После устранения неисправностей испытания проводят заново на том же участке. Нельзя считать систему исправной, пока хотя бы одна течь не устранена.

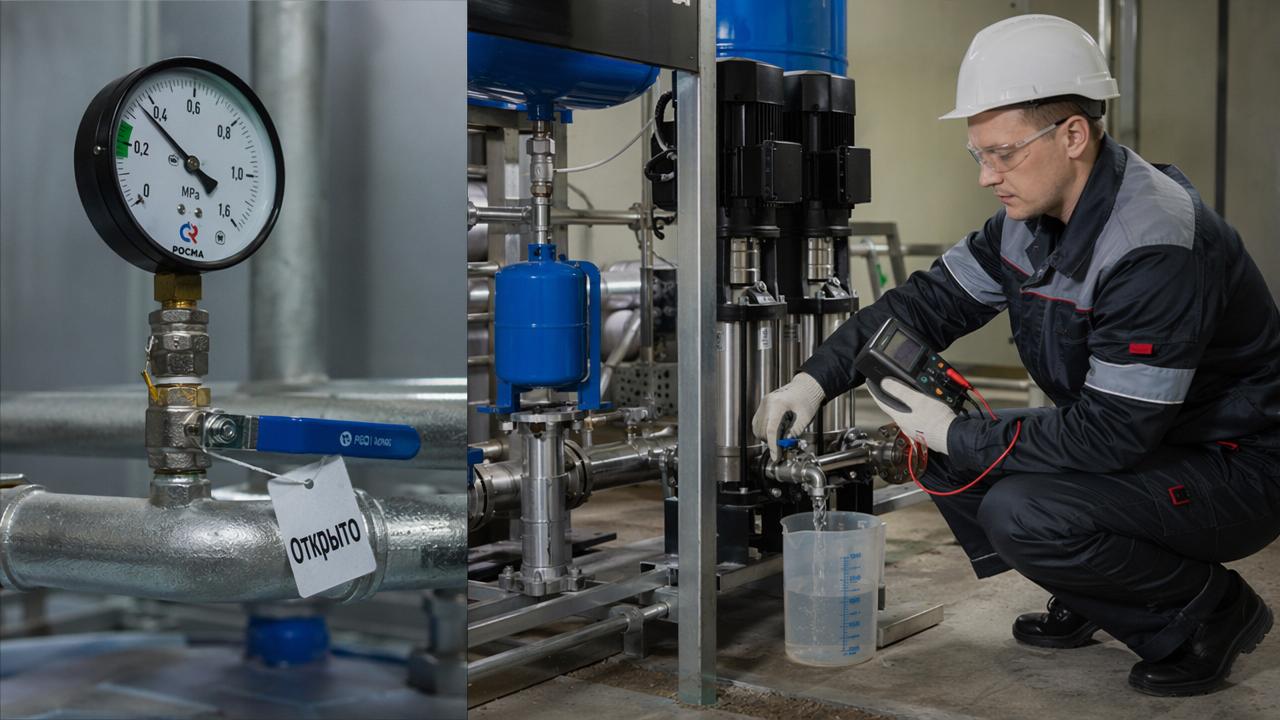

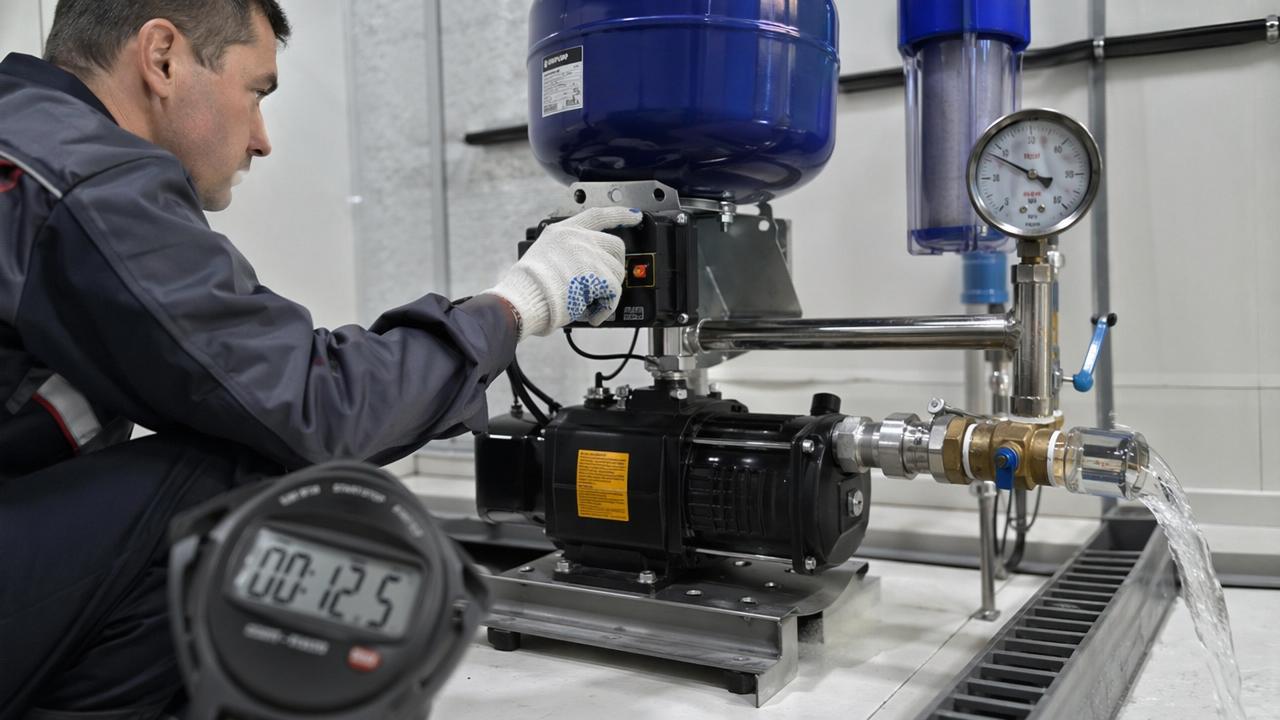

Испытания насосной станции

Насосная станция – сердце системы водяного пожаротушения. Если насос не включится или не создаст нужное давление, вода в трубы не пойдёт. Даже идеально смонтированные трубы и спринклеры будут бесполезны.

Что проверяется при испытании насосной станции

Автоматический пуск. При падении давления в системе ниже установленного порога насос должен включиться автоматически. Проверяется имитацией падения давления – открывают кран или спускают воду через дренаж. Насос должен запуститься без участия человека.

Производительность насоса. Замеряется, сколько литров в минуту подаёт насос при рабочем давлении. Производительность должна соответствовать проектной. Если насос даёт меньше – проблема либо в насосе (износ крыльчатки), либо в забитых фильтрах, либо в недостаточном притоке воды.

Давление на выходе. Замеряется манометром на выходе из насоса. Давление должно быть не ниже расчётного. Если давление низкое – проверяют настройки регулятора, состояние обратного клапана, нет ли утечек.

Резервный ввод питания. Отключают основной ввод – насос должен переключиться на резервный и продолжить работу без остановки. Время переключения – не более 10 секунд.

Работа дренажной системы. При запуске насоса вода не должна заливать помещение насосной станции. Дренажные насосы (если есть) должны включаться автоматически.

Периодичность испытаний насосной станции

Ежеквартально – кратковременный пуск (1–2 минуты). Проверяется автоматика и работа насоса без нагрузки.

Ежегодно – полное испытание с замером производительности и давления под нагрузкой.

Ежемесячно – визуальный осмотр, проверка манометров, положения задвижек.

Испытания пожарных кранов

Пожарные краны (ПК) – это точки ручного пожаротушения. Когда автоматика не справилась или пожар начался в месте, где нет спринклеров, сотрудники должны иметь возможность быстро потушить очаг до приезда пожарных. Но если кран не открывали годами, он может оказаться бесполезным.

Что проверяется при испытании пожарных кранов

Напор воды. Струя должна бить на расстояние, указанное в проекте. Для большинства объектов норматив – 4–6 метров компактной струи. Если струя бьёт слабо – проблема в засоре, недостаточном давлении или задвижке, которая открыта не до конца.

Работоспособность запорной арматуры. Вентиль должен открываться и закрываться без заеданий и приложения чрезмерных усилий. Если вентиль закис – его нужно разобрать, смазать или заменить.

Состояние рукавов. Рукава не должны быть пересохшими, потрескавшимися, с плесенью или следами гниения. Пересохший рукав при подаче воды может дать течь или лопнуть. Плесень – признак того, что рукав постоянно мокрый, это тоже ведёт к гниению.

Состояние стволов. Ствол должен давать компактную струю, а не «веер» и не туман. Забитый или деформированный ствол не позволит эффективно тушить пожар.

Периодичность испытаний пожарных кранов

Раз в квартал – пуск воды на 1–2 минуты из самого удалённого и самого неблагоприятного крана. Проверяется наличие воды, напор, работоспособность вентиля.

Раз в год – полное испытание всех кранов с замером расхода воды (через расходомер или мерную ёмкость) и длины компактной струи.

Важный нюанс

Многие владельцы экономят и не испытывают ПК «чтобы не залить помещение». Это огромная ошибка. Если кран не открывали годами, вентиль закисает, рукав пересыхает и трескается, прокладки теряют эластичность. В нужный момент водой не воспользоваться.

Для помещений, где вода нежелательна, существуют решения: можно испытывать краны на улицу через временный рукав, или использовать специальные заглушки с отводом воды в дренаж. Но не испытывать вообще – не вариант.

Что будет, если не проводить испытания

Многие владельцы рассуждают так: «Система стоит, давление на манометре есть, задвижки открыты – зачем её трогать?». Такая логика понятна, но она опасна. Статика не равно работоспособность. Рассмотрим последствия.

При проверке МЧС

Инспектор при плановой или внеплановой проверке обязательно запросит акты испытаний системы водяного пожаротушения. Если их нет – это прямое нарушение Правил противопожарного режима.

Штраф для юридических лиц: от 400 000 до 600 000 рублей (при особом противопожарном режиме – до 800 000 рублей).

Предписание: провести испытания в установленный срок (обычно 30–90 дней).

Приостановление деятельности: если предписание не исполнено, суд может приостановить работу объекта на срок до 90 суток.

При пожаре

Это самый страшный сценарий. Система должна сработать, но из-за отсутствия испытаний может оказаться неработоспособной.

Насос не включился. Задвижка на всасывающей линии закрыта. Или автоматика переведена в ручной режим. Или села резервная батарея. Или сгорело реле. Причин много, и все они выявляются на испытаниях.

Задвижка перекрыта. Кто-то из сотрудников перекрыл задвижку «чтобы не текло», а открыть забыл. Без испытаний вы об этом не узнаете.

Труба дала течь. Коррозия, трещина при монтаже, разошёлся сварной шов. При низком статическом давлении течи может не быть, но при запуске насоса давление подскочит, и труба лопнет.

Рукав ПК пересох и порвался. При открытии крана вода хлынула не на очаг пожара, а на пол. Тушить нечем.

Спринклер не сработал. Тепловой замок залит краской при косметическом ремонте, колба забилась песком, ороситель просто сломан. Без испытаний это не проверить.

Страховая компания откажет в выплате

При наступлении страхового случая (пожар) страховая компания запросит все документы по системе пожаротушения. В том числе – акты испытаний за последние 12 месяцев.

Если актов нет, страховщик признает систему неисправной. Формулировка: «Страхователь не обеспечил работоспособность системы противопожарной защиты, не проводил регламентные испытания».

Результат: отказ в выплате. Вы остаётесь с уничтоженным имуществом и без денег на восстановление. А премию за страховку вам не вернут.

Уголовная ответственность

Если в пожаре пострадали или погибли люди, наступает уголовная ответственность по статье 219 УК РФ «Нарушение требований пожарной безопасности». Максимальное наказание – до 7 лет лишения свободы.

Суд будет выяснять, были ли приняты все меры для обеспечения безопасности. Отсутствие испытаний системы водяного пожаротушения – прямое доказательство халатности владельца.

Типичные последствия, которые выявляются при первых испытаниях

Опыт специалистов показывает, что на вновь смонтированных объектах испытания выявляют проблемы в 30–40% случаев. На объектах старше 3 лет – в 60–70%.

Вот только некоторые «сюрпризы», которые обнаруживаются при испытаниях:

• Задвижки перекрыты – 20% объектов.
• Насос в ручном режиме – 15% объектов.
• Трубы забиты песком или мусором после монтажа – 10% объектов.
• Манометры неработающие – 25% объектов.
• Подпорная задвижка на насосе закрыта – 5% объектов.
• Рукава ПК пересохли и потрескались – 30% объектов.

Все эти проблемы решаются за несколько часов или дней. Но если их не выявить на испытаниях, они останутся до пожара.

Как выбрать организацию для испытаний

Испытания систем водяного пожаротушения должны проводить специализированные организации. Доверять это «своему сантехнику» или «знакомому электрику» – опасно. Они могут не иметь нужного оборудования, лицензии и опыта.

Что проверить при выборе

Лицензия МЧС. Организация должна иметь лицензию на техническое обслуживание и испытания систем противопожарной защиты. Без лицензии акты не будут иметь юридической силы.

Опыт. Сколько лет на рынке, какие объекты испытывали. Попросите примеры. Хорошо, если среди клиентов есть объекты, похожие на ваш.

Оборудование. Есть ли у них насосы для гидравлических испытаний (создают давление до 20–25 атм), расходомеры для замера производительности, тепловизоры для поиска скрытых утечек.

Аккредитация. Некоторые лаборатории аккредитованы Росаккредитацией. Их акты принимаются без вопросов всеми инстанциями, включая суды.

Штат. В организации должны быть аттестованные специалисты. Не «инженер Петров», а люди с удостоверениями о прохождении обучения.

Какие вопросы задать подрядчику

• Какой у вас опыт испытаний систем водяного пожаротушения?
• Есть ли лицензия МЧС? Можете показать?
• Каким оборудованием проводите гидравлические испытания? Какое максимальное давление?
• Как оформляете акты? Что в них указываете?
• Даёте ли гарантию на проведённые работы?
• Сколько объектов вы испытывали за последний год?

Что должно быть в договоре

• Перечень оборудования и элементов системы, подлежащих испытаниям.
• Периодичность испытаний (если договор долгосрочный).
• Стоимость работ (фиксированная или по факту).
• Ответственность подрядчика за качество испытаний.
• Сроки предоставления актов.

Что должно быть в акте испытаний

Акт – главный документ, который увидят инспектор и страховая компания. В нём должны быть указаны:

• Дата и время проведения испытаний.
• Перечень проверенного оборудования (трубопроводы, насосы, ПК, спринклеры).
• Результаты замеров (давление до и после, расход воды, длина струи).
• Выявленные неисправности (если были).
• Отметка об устранении неисправностей.
• Подпись ответственного лица и печать организации.

Если акт состоит из одной фразы «Система исправна, замечаний нет» без цифр и деталей – это формальность. Такой акт не докажет работоспособность системы при страховом случае.

Испытания – единственная гарантия

Система водяного пожаротушения – это не «железо, которое висит на потолке». Это сложный инженерный комплекс, который должен сработать в экстремальной ситуации. Без регулярных испытаний вы никогда не узнаете, работает ли он на самом деле.

Задвижки перекрываются «чтобы не текло». Насосы переключают в ручной режим «на всякий случай». Трубы забиваются песком и мусором. Рукава пересыхают и трескаются. Манометры врут. Автоматика отключается. Испытания выявляют все эти проблемы до пожара, когда их можно исправить за разумные деньги и время.

Периодичность испытаний чётко прописана в нормативах:

• Ежемесячно – визуальный осмотр.
• Ежеквартально – кратковременный пуск насосов и проверка пожарных кранов.
• Ежегодно – полные гидравлические испытания всей системы.

Штрафы за отсутствие испытаний – от 400 000 до 800 000 рублей. Отказ страховой выплаты при пожаре – потеря всего имущества. Уголовная ответственность при гибели людей – до 7 лет лишения свободы.

Проверьте, когда в последний раз испытывали вашу систему. Если больше года назад – срочно вызывайте специалистов. Если испытаний не было никогда – тем более. Вода должна быть готова пойти в любой момент. Потому что пожар не предупреждает о своём приходе.
