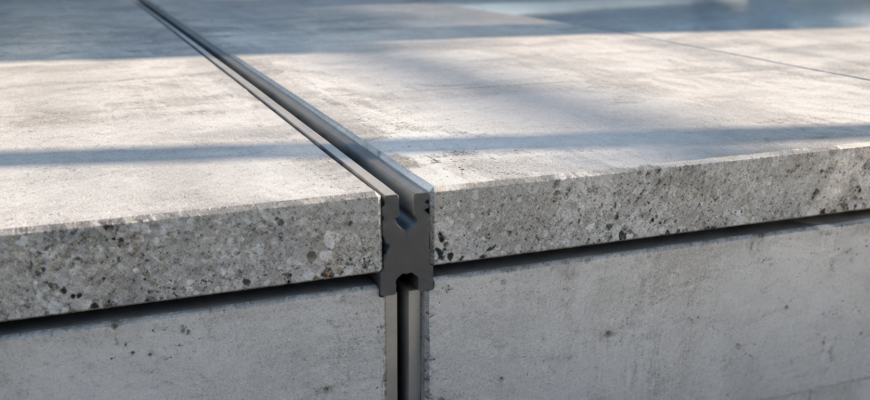

Температурные швы в бетонных конструкциях: зачем нужны и как их правильно делать

Если бетонную плиту, отмостку, площадку или монолитную конструкцию залить одним большим массивом без разделения на участки, со временем почти наверняка появятся трещины. Причина не всегда в плохом бетоне или ошибках при армировании. Очень часто проблема связана с температурными деформациями.

Бетон постоянно меняет размеры. Летом он расширяется, зимой сжимается. Кроме того, после заливки происходит усадка. Эти изменения кажутся незначительными, но на больших площадях они создают серьёзные внутренние напряжения. Температурные швы позволяют снять эти напряжения контролируемым способом и не дать конструкции разрушаться хаотично.

Что такое температурный шов простыми словами

Температурный шов — это специально предусмотренный разрыв или ослабленный участок конструкции, который позволяет отдельным частям бетона немного двигаться относительно друг друга при изменении температуры.

Проще говоря, шов работает как компенсационный зазор. Вместо того чтобы бетон сам выбирал место для появления трещины, ему заранее задают безопасную линию деформации.

Такие швы применяют в:

• фундаментах большой протяжённости;
• промышленных бетонных полах;
• отмостках;
• дорожках и площадках;
• паркингах;
• мостах и путепроводах;
• монолитных стенах и перекрытиях больших размеров.

Почему бетон трескается без температурных швов

Представьте бетонную площадку длиной несколько десятков метров. В жаркий день материал нагревается и стремится увеличить размеры. Если расширяться некуда, внутри возникают напряжения сжатия.

Зимой ситуация обратная. Бетон уменьшается в размерах. Появляются растягивающие усилия. Поскольку бетон плохо работает на растяжение, возникают трещины.

Дополнительно ситуацию ухудшают:

• усадка при наборе прочности;
• неравномерный нагрев солнцем;
• различная температура верхнего и нижнего слоя конструкции;
• неравномерная осадка основания;
• ошибки армирования.

Температурный шов не устраняет деформации. Он просто позволяет им происходить без разрушения конструкции.

Какие виды швов встречаются в бетонных конструкциях

На практике температурные и деформационные швы часто работают совместно, поэтому их иногда объединяют в одну систему компенсации перемещений.

Где температурные швы обязательны

Точные требования зависят от проекта, климата и назначения сооружения. Но есть ситуации, где без швов риск появления проблем особенно высок.

• Длинные монолитные стены.
• Протяжённые бетонные ограждения.
• Большие промышленные полы.
• Отмостки вокруг дома.
• Открытые площадки под солнцем.
• Бетонные дорожки на участке.
• Подпорные стены значительной длины.

Например, если сделать вокруг дома сплошную отмостку без разделения на участки, уже через несколько сезонов можно увидеть сеть случайных трещин. Гораздо надёжнее заранее разделить её на отдельные карты.

Как обычно устраивают температурный шов

Конкретное решение зависит от конструкции, но общий принцип одинаковый: создаётся зазор или ослабленная линия, которая позволяет бетону работать без разрушения.

Чаще всего используют:

• разделительные прокладки из вспененного полиэтилена;
• эластичные шнуры;
• герметики для наружных работ;
• специальные деформационные профили;
• закладные элементы заводского изготовления.

Шов должен не только обеспечивать подвижность, но и защищать конструкцию от попадания воды, мусора и грязи. Особенно это касается наружных сооружений.

На каком расстоянии делать швы

Универсальной цифры не существует. Шаг зависит от толщины конструкции, марки бетона, армирования, климата и назначения объекта.

Для частного строительства обычно ориентируются на рекомендации проекта или строительных норм. Если речь идёт о бетонных дорожках, площадках и отмостках, швы делают достаточно часто, чтобы площадь одной карты не была слишком большой.

Для промышленных полов, фундаментов и крупных сооружений расчёт выполняется проектировщиком.

Попытка выбрать расстояние между температурными швами «на глаз» на крупных объектах часто приводит к дорогому ремонту. Чем больше конструкция, тем важнее расчёт.

Что выбрать в зависимости от ситуации

Если делается отмостка вокруг дома

Разделяйте её на отдельные участки и обязательно устраивайте примыкание к стене через компенсационный слой. Тогда сезонные подвижки не будут передаваться на фундамент и цоколь.

Если заливается садовая дорожка

Лучше сразу предусмотреть поперечные швы через разумные промежутки, чем потом наблюдать хаотичные трещины.

Если строится большой склад или производственное помещение

Нужен полноценный проект с расчётом деформационных зон. Экономия на проектировании здесь обычно обходится значительно дороже стоимости самих швов.

Если выполняется монолитная стена большой длины

Следует заранее предусмотреть температурные блоки и компенсационные разрывы. После появления трещин исправлять ситуацию гораздо сложнее.

Пошаговый подход к устройству температурных швов

1. Определить размеры и назначение конструкции.
2. Оценить температурные условия эксплуатации.
3. Выбрать тип шва и способ его выполнения.
4. Разметить места расположения ещё до начала бетонирования.
5. Установить разделительные элементы или профили.
6. После набора прочности выполнить герметизацию при необходимости.
7. Периодически проверять состояние швов в процессе эксплуатации.

Частые ошибки, которые приводят к трещинам

Полный отказ от температурных швов

Самая распространённая ошибка. Многие считают, что хорошее армирование полностью заменяет компенсационные разрывы. На практике это не так.

Слишком большие участки между швами

Формально швы есть, но расстояние между ними настолько велико, что бетон всё равно начинает трескаться в произвольных местах.

Заполнение шва жёстким раствором

Иногда после устройства зазора его случайно заполняют цементным раствором. В результате шов перестаёт выполнять свою функцию.

Отсутствие герметизации на улице

Вода проникает внутрь, зимой замерзает и постепенно разрушает края бетона.

Игнорирование примыканий

Даже если швы выполнены правильно, жёсткое примыкание к колоннам, стенам или фундаменту может стать причиной локальных трещин.

Как понять, что швы работают правильно

Хорошо выполненная система температурных швов обычно выглядит скучно — никаких заметных проблем не происходит.

Признаки правильного решения:

• отсутствуют хаотичные трещины;
• края швов не крошатся;
• герметик не выдавливается и не отслаивается;
• нет заметных перепадов по высоте соседних участков;
• конструкция сохраняет геометрию после нескольких сезонов эксплуатации.

Если трещины появляются именно по линии предусмотренного шва или внутри него происходят небольшие подвижки, это зачастую нормальная работа системы компенсации.

Практические рекомендации из опыта эксплуатации

• Продумывайте расположение швов ещё на стадии проекта.
• Не рассчитывайте только на армирование.
• Для наружных конструкций используйте качественные эластичные герметики.
• Следите, чтобы шов оставался свободным для деформаций.
• Проверяйте состояние швов после зимы и сильной жары.
• На больших объектах не заменяйте расчёт приблизительными решениями.

Когда можно обойтись без температурных швов

На небольших конструкциях с ограниченными размерами иногда удаётся обойтись без специальных температурных разрывов. Но даже в этом случае необходимо учитывать усадку бетона и особенности эксплуатации.

Если конструкция находится на открытом воздухе и имеет заметную длину или площадь, отказ от температурных швов редко оказывается удачным решением.

Вывод

Температурные швы — это не второстепенная деталь и не формальность из проекта. Они позволяют бетону безопасно реагировать на сезонные изменения температуры и предотвращают появление неконтролируемых трещин.

Для небольших дорожек и отмосток достаточно заранее предусмотреть разделение на отдельные участки и правильно оформить примыкания. Для крупных полов, фундаментов и монолитных сооружений нужен расчёт с учётом размеров конструкции и условий эксплуатации.

Если есть выбор между дополнительными затратами на устройство швов и последующим ремонтом трещин, практика почти всегда показывает, что первый вариант обходится дешевле и служит значительно дольше.
